Kokį lemiamą vaidmenį skaidrės atlieka sudėtingame pelėsių judėjime?

Sudėtingoje įpurškimo formoje vieno slankiklio judėjimas gali nustatyti, ar dalis pagaminta nepriekaištingai, ar išmesta. Apsvarstykite suformuotą automobilinę jungtį su šoniniu įpjovimu. Pagrindinės šerdies ir ertmės negalima tiesiog atidaryti ir uždaryti, kad dalis būtų atlaisvinta; apatinė dalis būtų įstrigusi. Slydimo mechanizmas turi judėti į šoną, įtraukdamas šoninę šerdį prieš išstumiant dalį. Jei skaidrė pajuda per anksti, dalis išsikraipo. Jei pajuda per vėlai, dalis įtrūksta. Jei jis suriša, pelėsis yra pažeistas. Tai yra esminis skaidrės vaidmuo sudėtingame pelėsių judėjime. Tai yra komponentai, leidžiantys suformuoti geometrines formas, kurios kitu atveju būtų neįmanomos: įpjovos, vidiniai sriegiai, šoninės skylės ir sudėtingi kontūrai. Skaidrė nėra paprastas plieno gabalas; tai tikslus mechanizmas, kuris turi patikimai veikti šimtus tūkstančių ciklų. Skaidrių ir su jais susijusių komponentų konstrukcija, medžiagos ir gamybos tikslumas lemia formos sėkmę.

Negalima pervertinti skaidrių svarbos sudėtingam pelėsių judėjimui. Tai yra komponentai, kurie paprastą atidaromą ir uždaromą formą paverčia sudėtinga gamybos sistema, galinčia gaminti sudėtingas dalis. Jie turi atlaikyti aukštą įpurškimo liejimo slėgį, terminį proceso ciklą ir mechaninį susidėvėjimą pakartotinai veikiant. Jie turi būti tiksliai suplanuoti atidarant ir uždarant formą. Ir jie turi būti pagaminti pagal leistinus nuokrypius, matuojamus mikronais. Šiame straipsnyje bus nagrinėjamas kritinis skaidrių vaidmuo sudėtingame pelėsių judėjime. Apžvelgsime skirtingus skaidrių tipus, patikimą veikimą užtikrinančius projektavimo principus, jų tarnavimo laiką lemiančias medžiagas ir gamybos procesus bei tikslumą užtikrinančias kokybės kontrolės priemones. Taip pat pateiksime išsamias specifikacijasTikslūs formų komponentai ir įdėklaiiš mūsų gamyklos Moldburger Mold Industry Co., Ltd.

Turinys

• 1. Kas yra pelėsių stiklelis ir kodėl jis reikalingas?
• 2. Kokie yra skirtingų tipų skaidrės, naudojamos sudėtingose ​​formose?
• 3. Kaip suaktyvinamas ir nustatomas slydimo judesys?
• 4. Kokios medžiagos ir apdorojimas užtikrina skaidrių patvarumą?
• 5. Kokie projektavimo principai užkerta kelią skaidrėms?
• 6. Kokios specifikacijos apibūdina aukštos kokybės formų stiklelius ir įdėklus?
• 7. Dažnai užduodami klausimai (DUK)
• 8. Išvada

1. Kas yra pelėsių stiklelis ir kodėl jis reikalingas?

Formos slankiklis yra mechanizmas, kuris perkelia dalį formos ertmės arba šerdies į šoną, statmenai pagrindinei formos atidarymo ir uždarymo krypčiai. Slankiklio paskirtis – suformuoti bruožus, kurie neleistų detalei išstumti, jei forma tiesiog atsidarytų išilgai pagrindinės ašies. Šios savybės yra žinomos kaip sumažinimai. Įpjova gali būti šoninė skylė, įduba, sriegis arba bet kokia geometrija, nesutampanti su formos atidarymo kryptimi. Be skaidrės šios savybės būtų įstrigusios, o detalės nebūtų galima pašalinti nepažeidžiant. Slankiklis pasislenka prieš išstumiant dalį, todėl dalį galima švariai išimti. Toliau pateiktoje lentelėje apibendrinami funkcijų, kurioms reikalingos skaidrės, tipai.

AtMoldburger Mold Industry Co., Ltd., mūsų gamykla specializuojasi projektuojant ir gaminant tikslių formų komponentus ir įdėklus, įskaitant skaidres. Turime didelę patirtį gaminant skaidres sudėtingoms formoms, naudojamoms automobilių, medicinos ir plataus vartojimo elektronikos pramonėje. Mūsų inžinierių komanda glaudžiai bendradarbiauja su formų dizaineriais, siekdama užtikrinti, kad slydimo mechanizmas būtų optimizuotas pagal konkrečią detalių geometriją ir gamybos reikalavimus.

2. Kokie yra skirtingų tipų skaidrės, naudojamos sudėtingose ​​formose?

Sudėtingose ​​formose naudojami kelių tipų skaidrės, kurių kiekviena tinka įvairioms reikmėms ir dalių geometrijai. Labiausiai paplitę tipai yra kumštelio kaiščio slankiklis, hidraulinis slankiklis, kampinis kaiščio slydiklis ir mechaninis. Kumštelio kaiščio slankiklis yra labiausiai paplitęs tipas. Jis naudoja formos pagrinde įtaisytą kumštelį, kad įjungtų slydimą, kai forma atsidaro. Kumštelinis kaištis stumia slydimą į šoną, kai atsiskiria formos plokštės. Hidraulinis slankiklis naudoja hidraulinį cilindrą, kad slankiklį judėtų nepriklausomai nuo formos angos. Tai leidžia nustatyti sudėtingesnį laiką ir didesnę jėgą. Kampinio kaiščio slankiklis naudoja kampinį kaištį, kad slankiklį judėtų, kai atsidaro forma, panašiai kaip kumštelio kaiščio slankiklis, bet kitokios geometrijos. Mechaninė slankiklis naudoja jungtį arba krumpliaračio mechanizmą, kad stumdytų slankiklį. Žemiau esančioje lentelėje palyginami šie skaidrių tipai.

Mūsų gamykloje gaminame visų tipų slydiklius ir su jais susijusius komponentus, įskaitant slydimo blokus, slydimo bėgelius, kumštelius ir dėvėjimosi plokštes. Naudojame aukštos kokybės medžiagas ir precizinį apdirbimą, kad užtikrintume sklandų ir patikimą čiuožyklos veikimą. Mūsų inžinierių komanda gali rekomenduoti tinkamą skaidrės tipą jūsų konkrečiai programai.

3. Kaip suaktyvinamas ir nustatomas slydimo judesys?

Slydimo judėjimo paleidimas ir laikas yra labai svarbūs sudėtingos formos sėkmei. Slankiklis turi judėti tinkamu formavimo ciklo metu: kai dalis pakankamai atvės, kad būtų atspari deformacijai, bet prieš išmetant dalį. Jei slankiklis pajuda per anksti, dalis gali būti iškreipta arba pažeista. Jei pajudės per vėlai, dalis gali būti įskilusi arba pažeista čiuožykla. Laikas valdomas pagal kumštelio kaiščio geometriją arba hidraulinės sistemos programavimą. Jei tai yra kumštelio kaiščio slydimas, kumštelinio kaiščio ilgis ir kampas nustato, kada slydiklis pradeda judėti ir kiek jis nukeliauja. Kumštelinis kaištis paprastai montuojamas nejudančioje formos pusėje ir, atidarius formą, sujungia slydimą. Slankiklis juda į šoną, kai kumštelio kaištis jį stumia. Toliau pateiktoje lentelėje apibendrinami slydimo judėjimo laiko aspektai.

„Moldburger Mold Industry Co., Ltd.“ gamykla naudoja pažangią CAD ir modeliavimo programinę įrangą, kad suprojektuotų ir patikrintų skaidrės judėjimo laiką. Galime imituoti visą formavimo ciklą, kad užtikrintume, jog slankiklis judėtų reikiamu laiku ir netrukdytų kitiems formos komponentams. Mūsų preciziška gamyba užtikrina, kad kumštelių kaiščiai ir slydimo blokai būtų pagaminti pagal tikslius matmenis, reikalingus tinkamam laikui.

4. Kokios medžiagos ir apdorojimas užtikrina skaidrių patvarumą?

Skaidrės ilgaamžiškumas priklauso nuo jo gamyboje naudojamų medžiagų ir apdorojimo būdų. Slankiklis turi atlaikyti didelį liejimo liejimo slėgį, pasikartojančio judėjimo trintį ir abrazyvinio plastiko lydalo susidėvėjimą. Labiausiai paplitusios medžiagos skaidres ir jų komponentams yra grūdintas įrankių plienas, pvz., P20, H13 ir S7. Šie plienai pasižymi dideliu stiprumu, kietumu ir atsparumu dilimui. Stumdomi paviršiai dažnai padengiami arba apdorojami siekiant sumažinti trintį ir pailginti tarnavimo laiką. Įprasti apdorojimo būdai yra nitridavimas, chromavimas ir dilimui atsparių dangų, tokių kaip titano nitridas (TiN) arba deimantų pavidalo anglis (DLC), padengimas. Žemiau esančioje lentelėje apibendrinamos skaidrėse naudojamos medžiagos ir apdorojimas.

Mūsų gamykloje tikslių formų komponentams ir įdėklams naudojame tik aukštos kokybės medžiagas ir apdorojimą. Mes turime įrangą ir patirtį, kad galėtume atlikti azotavimo, chromavimo ir dengimo darbus namuose. Taip pat siūlome įvairių standartinių ir nestandartinių nusidėvėjimo plokščių ir kreipiamųjų įvorių asortimentą, kad tiktų skirtingiems slydimo konstrukcijoms. Mūsų tikslas – pateikti čiuožykles, kurios patikimai veiktų visą pelėsių naudojimo laiką.

5. Kokie projektavimo principai užkerta kelią skaidrėms?

Slydimo mechanizmo konstrukcija turi atsižvelgti į liejimo proceso jėgas, judesį ir aplinką. Norint išvengti slydimo gedimo, labai svarbūs keli projektavimo principai. Pirmasis yra tinkamas nurodymas. Slydyklė turi būti tiksliai nukreipta savo keliu. Paprastai tai pasiekiama naudojant kreipiamuosius bėgius ir nusidėvėjimo plokštes. Kreipiamieji bėgiai turi būti pakankamai standūs, kad atsispirtų šoninėms slydimo jėgoms, o dėvėjimosi plokštės turi užtikrinti mažos trinties paviršių. Antrasis principas yra tinkamas derinimas. Slankiklis turi būti sulygiuotas su formos ertme ir šerdimi. Dėl netinkamo išlygiavimo dalis gali susirišti, nusidėvėti ir sugadinti. Trečiasis principas – pakankamas išankstinis įkrovimas. Slankiklis turi būti iš anksto prispaustas prie kreipiamųjų bėgių, kad būtų išvengta laisvumo. Tai užtikrina, kad slankiklis judės sklandžiai ir tiksliai. Ketvirtasis principas – apsauga nuo užteršimo. Slydimo mechanizmas turi būti apsaugotas nuo plastiko blykstės, dulkių ir šiukšlių. Paprastai tai pasiekiama su sandarikliais arba dangčiais. Žemiau esančioje lentelėje apibendrinami šie projektavimo principai.

„Moldburger Mold Industry Co., Ltd.“ gamykla, gamindama skaidres ir įdėklus, vadovaujasi šiais projektavimo principais. Mes naudojame precizinį apdirbimą, kad užtikrintume, jog visi komponentai tinkamai sutampa. Naudojame aukštos kokybės nusidėvinčias plokštes ir kreipiamuosius bėgius, kad užtikrintume sklandų ir tikslų judėjimą. Taip pat įdedame sandariklius ir dangčius, kad apsaugotume mechanizmą nuo užteršimo. Mūsų tikslas – pateikti čiuožykles, kurios patikimai veiktų visą pelėsių naudojimo laiką.

6. Kokios specifikacijos apibūdina aukštos kokybės formų stiklelius ir įdėklus?

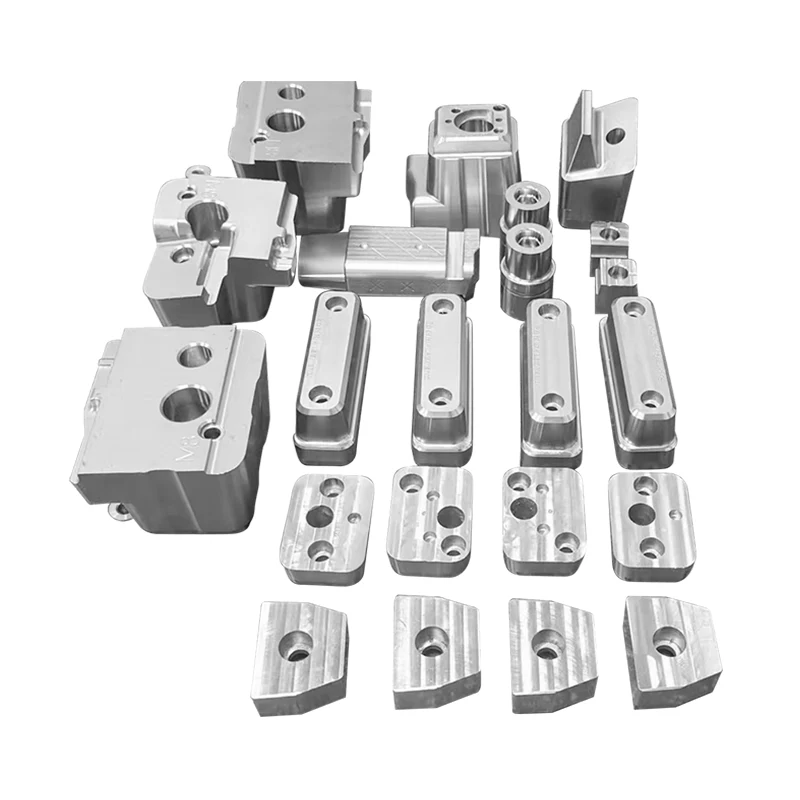

Pagrindinės pelėsių stiklelių ir įdėklų specifikacijos apima medžiagą, kietumą, matmenų toleranciją, paviršiaus apdailą ir dangą. Žemiau esančioje lentelėje pateikiama tipinių mūsų tikslių formų komponentų ir įdėklų specifikacijų santrauka.

Savo gamykloje gaminame tikslius formų komponentus ir įdėklus, kad atitiktų šias specifikacijas ir dar daugiau. Mes galime pritaikyti medžiagą, kietumą ir dangą pagal jūsų konkrečius reikalavimus. Mūsų kokybės kontrolės sistema apima matmenų patikrinimą, kietumo bandymus ir paviršiaus apdailos matavimus, kad būtų užtikrinta, jog kiekvienas komponentas atitinka aukštus mūsų standartus.

7. Dažnai užduodami klausimai (DUK)

1 klausimas: kuo skiriasi čiuožykla ir keltuvas formoje?

Atsakymas: Slankiklis juda į šoną, statmenai formos atidarymo krypčiai, kad susidarytų įpjovos detalės šone. Keltuvas juda kampu, paprastai tam, kad susidarytų įpjovos detalės vidinėje pusėje arba padėtų išstumti. Abu yra mechanizmai, skirti formuoti ypatybes, kurių negalima formuoti paprastu tiesiu traukimu, tačiau jie veikia skirtingomis kryptimis ir yra naudojami skirtingoms geometrijoms.

2 klausimas: kaip nustatyti reikiamą skaidrės eigą?

Atsakymas: Reikiamą slydimo eigą lemia įpjovos gylis ir saugos riba. Slankiklis turi atsitraukti pakankamai toli, kad būtų visiškai pašalinta įpjova prieš išstumiant dalį. Paprastai smūgis turi būti bent 5–10 mm didesnis už pjūvio gylį. Tikslus eiga priklauso nuo detalės geometrijos ir formos konstrukcijos. Mūsų inžinierių komanda gali padėti jums apskaičiuoti reikiamą eigą jūsų konkrečiai programai.

3 klausimas: dėl ko skaidrė užstringa arba susiriša?

Atsakymas: Slydimas gali užstrigti arba sulipti dėl kelių priežasčių: nepakankamo tepimo, užteršimo nuo plastiko pliūpsnio ar šiukšlių, slydimo arba kreipiamųjų bėgių nesutapimo, nepakankamos išankstinės apkrovos arba kreipiamųjų bėgių ir susidėvėjimo plokščių susidėvėjimo. Reguliariai atliekant techninę priežiūrą, įskaitant valymą ir tepimą, galima išvengti daugelio užstrigimo problemų. Jei skaidrė prilipo, prieš naudojimą ją reikia išardyti, apžiūrėti ir pataisyti.

4 klausimas: kaip dažnai reikia prižiūrėti pelėsių stiklelius?

Atsakymas: Formos stiklelius reikia reguliariai tikrinti ir prižiūrėti, atsižvelgiant į gamybos apimtį ir liejamą medžiagą. Paprastai stiklelius reikia tikrinti kas 10 000–50 000 ciklų. Patikrinimas turėtų apimti susidėvėjimo patikrinimą, išlygiavimo patikrinimą ir slydimo paviršių sutepimą. Profilaktinė priežiūra gali pailginti čiuožyklos tarnavimo laiką ir išvengti netikėtų prastovų.

5 klausimas: ar galima čiuožykles pritaikyti prie esamos formos?

Atsakymas: Kai kuriais atvejais skaidres galima pritaikyti prie esamos formos, tačiau tai sudėtingas procesas, reikalaujantis kruopštaus inžinerijos. Formoje turi būti pakankamai vietos slydimo mechanizmui, o formos pagrindas turi būti modifikuotas, kad tilptų kumštelių kaiščiai arba hidrauliniai cilindrai. Atnaujinimas dažnai yra brangesnis ir užtrunka daugiau nei čiuožyklos projektavimas į formą nuo pat pradžių. Mūsų inžinierių komanda gali įvertinti jūsų formą ir patarti, ar įmanoma modifikuoti.

8. Išvada

Slankikliai atlieka svarbų vaidmenį sudėtingame formų judėjime, nes leidžia gaminti dalis su įpjovomis, šoninėmis skylėmis, sriegiais ir kitomis savybėmis, kurių negalima formuoti naudojant paprastą atidaromą ir uždaromą formą. Tai tikslūs mechanizmai, kurie turi būti suprojektuoti, pagaminti ir prižiūrimi pagal aukščiausius standartus. Jų gamyboje naudojamos medžiagos, apdorojimas ir projektavimo principai lemia jų patikimumą ir tarnavimo laiką. „Moldburger Mold Industry Co., Ltd.“ gamykla specializuojasi tikslių formų komponentų ir įdėklų gamyboje, įskaitant sklendes, slydimo blokus, kumštelių kaiščius ir nusidėvėjimo plokštes. Turime patirties ir įrangos gaminti aukštos kokybės komponentus, atitinkančius pačius reikliausius reikalavimus. Mūsų inžinierių komanda glaudžiai bendradarbiauja su klientais, siekdama užtikrinti, kad kiekvienas komponentas būtų optimizuotas pagal konkrečią jų paskirtį.

Nesvarbu, ar kuriate naują formą, ar prižiūrite esamą, kviečiame susisiekti su mumis ir aptarti jūsų poreikius. Galime suteikti pavyzdžius, techninius duomenis ir pagalbą projektuojant. Mūsų įsipareigojimas siekti kokybės ir klientų pasitenkinimo padarė mus patikimu partneriu liejimo formų gamintojams ir formuotojams visame pasaulyje.

Susisiekite su Moldburger Mold Industry Co., Ltd. šiandienaptarti tikslių formų komponentų ir įdėklų reikalavimus ir sužinoti, kaip mūsų skaidrės gali pagerinti jūsų sudėtingų formų veikimą ir patikimumą.
